Datasheet

Descrizione

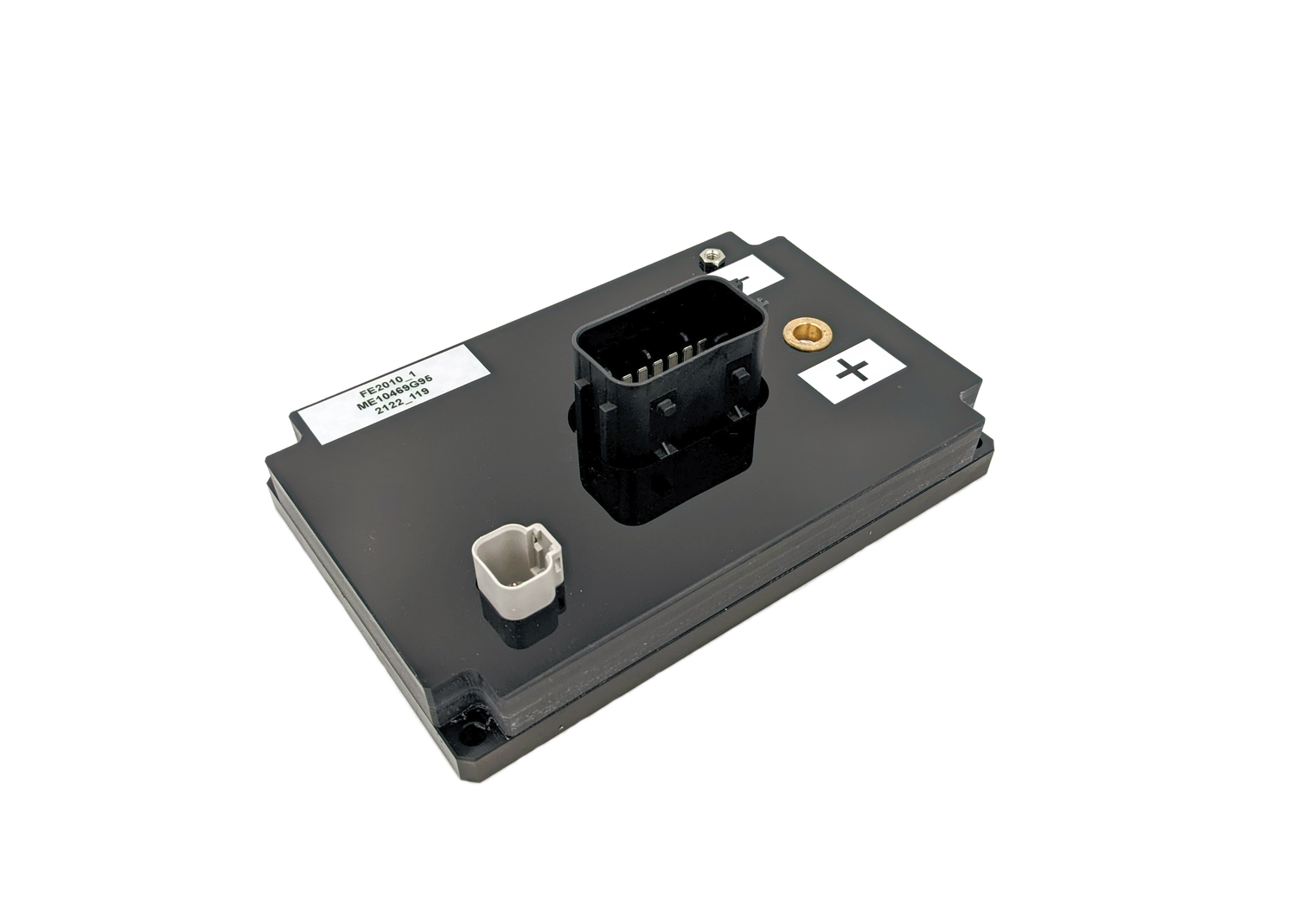

PowerBox 2010 è un dispositivo di distribuzione con 16 uscite di potenza.

Compatto ed efficiente, le uscite possono essere collegati a vari componenti e dispositivi del veicolo, ad esempio luci, motori elettrici, pompe, bracci meccanici ecc.

Caratteristiche Tecniche

• Contenitore waterproof.

• Alimentazione 12 VDC.

• Fissaggio a bordo macchina.

• Corrente massima totale 180 A.

• Corrente nominale singola uscita 30 A.

• Corrente massima singola uscita 39 A.

• Interfaccia bus CAN 2.0B (29 bit extended address identifier).

• Baud rate CAN fino a 1 Mb/s.

• 16 uscite multifunzione - DO/PWM

• Connettore uscite - TE 1534238-1

• Connettore CAN - TE DT15-2P

Funzionalità Principali

• Possibilità di configurare i singoli canali come uscite digitali o uscite PWM.

• Monitoraggio real-time delle correnti delle singole uscite via CAN Bus.

• Diagnostica dei dispositivi a bordo macchina.

• Funzionalità FOTA che consente l’aggiornamento della centralina via CAN Bus.

• Impostazione correnti di warning e di errore per ogni uscita.

• Spegnimento automatico delle singole uscite in caso di errori di CC.

Hardware

Requisiti ambientali

Caratteristiche Meccaniche

Caratteristiche Elettriche

AVVERTENZE

Il superamento dei seguenti parametri elettrici potrebbe causare danni permanenti al dispositivo.

CAN Bus

Possibili funzioni degli I/O

Pinout

Connettore J5 CAN-BUS (TE DT15-2P)

Connettore J3

Boccola alimentazione Supply Voltage (12 VDC)

Connettore J4

Boccola alimentazione Ground (0 VDC)

Connettore J2 uscite (TE 1534238-1)
