Datasheet
Descrizione
SysGate è un dispositivo per acquisizione dati e controllo remoto versatile, progettato per essere facilmente integrato su macchinari industriali di vecchia e di nuova generazione.

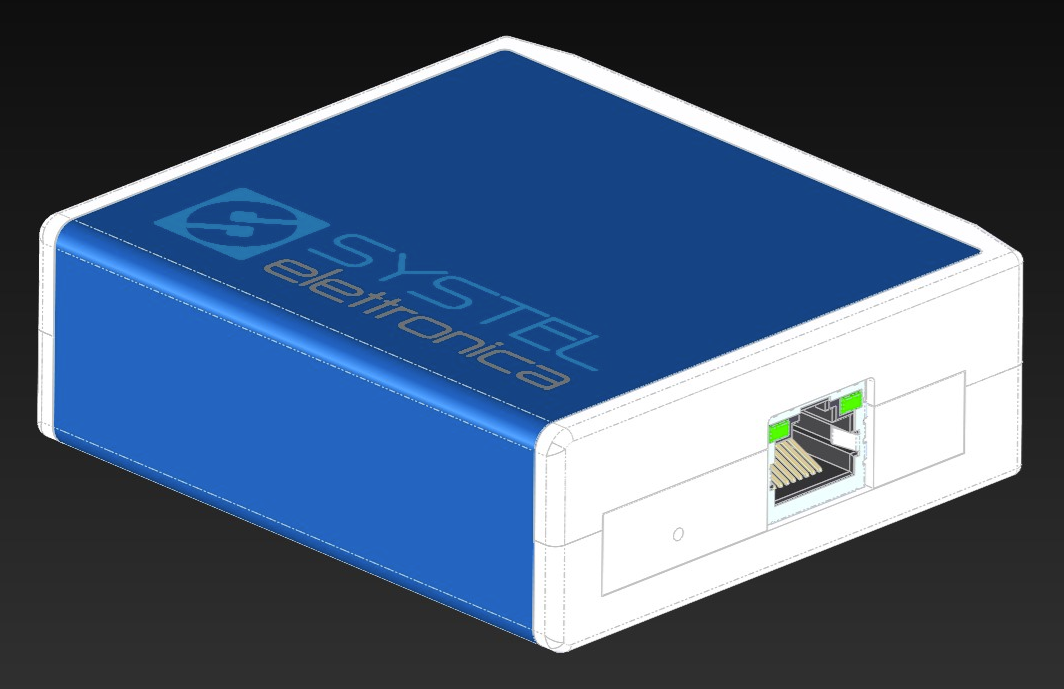

Figura 1
Caratteristiche Tecniche
Modulo IoT integrato.
Alimentazione 11-28 VDC.
Montaggio a parete.
Montaggio su Barra DIN (1,5 slot).
Connessione WiFi e Ethernet.
Interfaccia RS485 master o slave.
Led di stato RGB.
Pulsante di reset e configurazione.
Integrazione con la piattaforma cloud Iot Stream.
Funzionalità Principali
Acquisizione dati dalle tue macchine attraverso il protocollo Modbus.
Monitoraggio remoto e controllo di flotte di dispositivi.
Invio comandi per cambio parametri o ricette.
Funzionalità FOTA che consente l’aggiornamento del Gateway da remoto.
Aggiornamento firmware delle tue macchine da remoto.
Sicurezza della comunicazione garantita tramite crittografia dei dati.
Hardware
Requisiti ambientali
Parametro | Min | Tipico | Max |
|---|---|---|---|
Temperatura di Funzionamento | -10 °C | +25 °C | +55 °C |
Temperatura di Stoccaggio | -40 °C | +85 °C |
Caratteristiche Elettriche
AVVERTENZE
Il superamento dei seguenti parametri elettrici potrebbe causare danni permanenti al dispositivo.
Parametro | Min | Max |
|---|---|---|
Tensione di Alimentazione | 11 VDC | 28 VDC |
Corrente Assorbita | 150 mA | 300 mA |
Interfacce

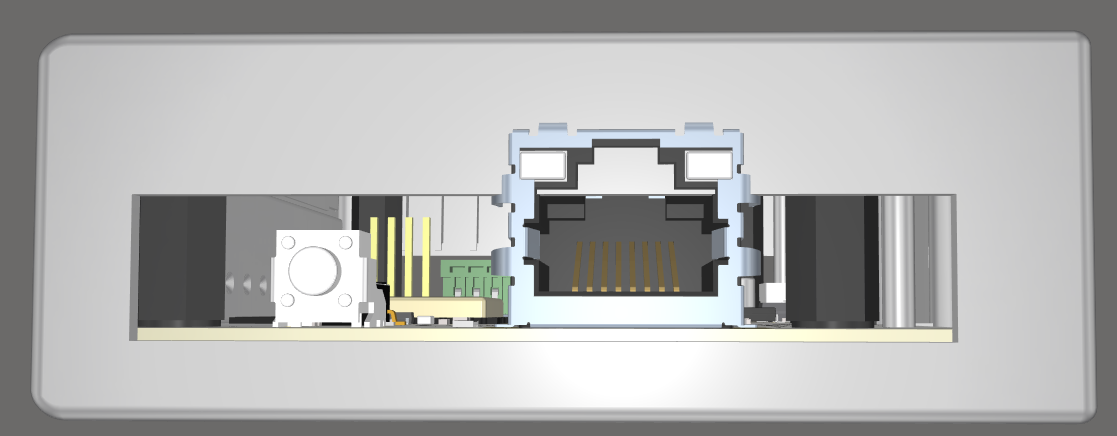

1 Connettore Ethernet RJ-45
1 Led di stato RGB
1 Pulsante di reset

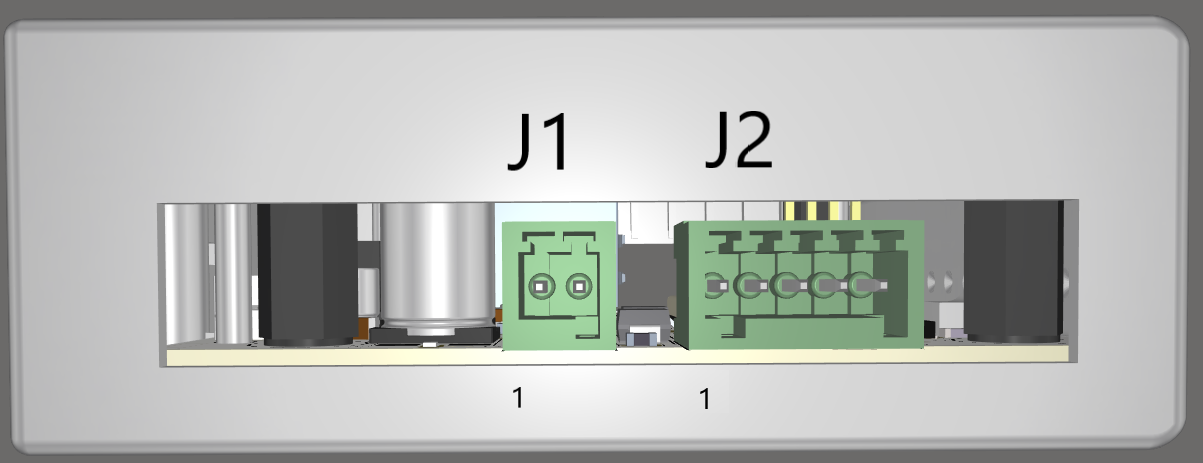

1 Connettore per l’alimentazione (J1)
1 Connettore di comunicazione su bus EIA RS-485 (J2)
Figura2
Figura 3
Definizione pin alimentazione (J1)
Pin | Funzione |
|---|---|
1 | GND |
2 | +DC, 11-28V (300mA MAX) |
Definizione pin EIA RS-485 (J2)
Pin | Funzione |
|---|---|
1 | Termination-resistor 1 * |
2 | Termination-resistor 2 * |
3 | GND |
4 | A |
5 | B |
* Per inserire la resistenza di terminazione è sufficiente effettuare un collegamento tra il pin 1 e 2
Pulsante di RESET
Il pulsante di reset può essere utilizzato per riavviare il dispositivo.
Se premuto per più di 10 secondi, cancella i dati di connessione e va in modalità “Captive Portal”.
LED di stato RGB
LED Verde Fisso - Stato normale, il dispositivo è connesso ad internet
LED Verde Lampeggiante - Connessione WiFi/Ethernet in corso
LED Blu Fisso - Modalità “Captive Portal” in corso
LED Bianco Fisso - Modalità di manutenzione (Maintenance mode)
LED Bianco Lampeggiante - Aggiornamento firmware in corso
LED Giallo Fisso - Avviso di connessione cloud assente
LED Giallo Lampeggiante - Avviso di connessione internet assente
LED Rosso Fisso - Errore grave
